恒溫恒濕實驗室作為開展檢驗檢測工作的基本場所,其環境條件對檢測結果有著極其重要的影響。特別是對環境條件有著極為苛刻要求的項目。如精密壓力表、玻璃量器等。目前,我國對于恒溫恒濕實驗室內溫度和濕度的技術參數檢測還沒有針對性的檢測標準,為了能順利開展相關工作,必須保證恒溫恒濕實驗室提供的環境穩定可靠。
廣州精暉多年以來一直服務于實驗室行業,公司以高精度恒溫恒濕實驗室為主營業務,在行業內豐富應用經驗和公司獨有的高精度能量守恒技術,贏得了該企業對我司技術和專業的認可。公司業務拓展的眾多整體檢測中心建設項目(含:各功能房專業裝飾裝修、專用操作臺及通風系統等)贏得了新老客戶技術實力一致認可。
常情況下,實驗室采用溫濕度表來監測其環境溫濕度, 但考慮到恒溫恒濕實驗室空間較大,普通溫濕度表誤差較大, 且不能對恒溫恒濕實驗室的各個位置進行有效監測,也不能對環境溫濕度的波動度進行有效記錄。分析情況后,我認為只有大范圍布點,利用溫度傳感器和濕度傳感器對整個恒溫恒濕實驗室溫濕度進行測量分析才能驗證實驗使用要求。因為恒溫恒濕實驗室是一個封閉的空間,類似于環境溫度、濕度設備,因此我參考 JJF1101-2003《環境試驗設備溫度、濕度校準規范》開展此項工作,也根據恒溫恒濕實驗室的具體結構和實際實驗情況做了一些改變。
合同要求技術指標
溫度:(20±1)℃,濕度:(65±10)%RH。
驗證項目
溫度偏差、濕度偏差、溫度波動度、濕度波動度、溫度均勻度、濕度均勻度。
使用計量標準器
溫濕場測量記錄儀, 測量范圍溫度(-25~300) ℃, 濕度(5~100)%RH,溫度修正值擴展不確定度 U=0.3℃, k=2,濕度修正值擴展不確定度 U=1.6%RH,k=2。
溫濕度布點位置與數量

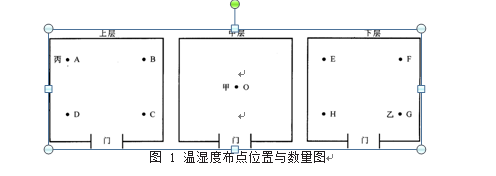

因為實驗主要在實驗室工作臺面上進行,所以檢測時中層檢測點應布置在與實驗室工作臺面相平的高度,且驗證點與恒溫恒濕實驗室墻壁間隔距離應不少于 0.5 m。其中,溫度 檢 測 點 9 個(A、B、C、D、E、F、G、H、O, 其 中 O 為溫度測量中心點),濕度檢測點 3 個(甲、乙、丙,其中甲為濕度測量中心點)。如圖1所示
溫度偏差計算
Δtd=td-to———————————————————(1)
式中:Δtd- 溫度偏差,℃;
to- 中心點 n 次測量的平均值,℃;
td- 設備顯示溫度平均值,℃。
溫度均勻度計算
恒溫恒濕實驗室在穩定狀態下,在 1 min 內(每 4 min
測量 1 次)每次測量中實測最高溫度與最低溫度差的算術平均值。
式中:Δtu- 溫度均勻度,℃;
n- 測量次數;
ti max- 各測量點在第 i 次測得的最高溫度,℃;
ti min- 各測量點在第 i 次測得的最低溫度℃。
溫度波動度計算
恒溫恒濕實驗室在穩定狀態下,工作空間中心點溫度隨時間的變化量,即中心點在 1 h 內(每 4 min 測量 1 次)實測最高溫度與最低溫度之差的一半,冠以“±”號。
Δtf=± (to max-to min)/2——————————————(3)
式中:Δtf- 溫度波動度,℃;
to max- 中心點 n 次測量中的最高溫度,℃;
to min- 中心點 n 次測量中的最低溫度,℃。
相對濕度偏差
Δhd=hd-ho——————————————————(4)
式中:Δhd- 濕度偏差,%RH;
ho- 中心點 n 次測量的平均值,%RH;
hd- 恒溫恒濕實驗室顯示的濕度平均值,%RH。
相對濕度均勻度計算
恒溫恒濕實驗室在穩定狀態下,測量中心點溫度隨時間的變化量,即中心點在 1 h 內(每 4 min 測量 1 次)每次實測最高相對濕度與最低相對濕度之差的算術平均值。
式中:
Δhu- 相對濕度的均勻度,%RH;
n- 測量次數;
hi max- 各測量點在第 i 次測得的最高濕度,%RH;
hi min- 各測量點在第 i 次測得的最低濕度,%RH。

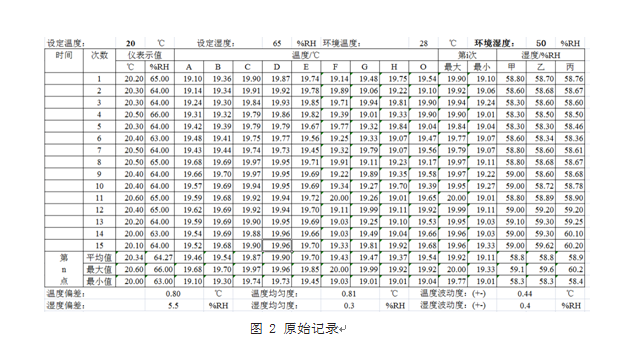

測量結果的擴展不確定度報告
本恒溫恒濕實驗室在設定為 20℃,65% 時溫度偏差:Δtd =0.8℃,U=0.4℃,k=2
濕度偏差:Δhd=5.5%RH,U=2.4%RH,k=2 溫度波動度:Δtf= ± 0.44℃,U=℃,k=2
濕度波動度:Δhf= ± 0.4%RH,U=0.8%RH,k=2 溫度均勻度:Δtu=0.8℃,U=℃,k=2
濕度均勻度:Δhu=0.3%RH,U=2.4%RH,k=2
根據檢測結果,對照所開展實驗項目所依據的規程、規范、標準的環境溫濕度要求,按照示值誤差符合性評定的要求,只要符合環境條件要求的實驗,都可以在此恒溫恒濕實驗室內開展。
