實驗室驗收項目

    紡織品高精度恒溫恒濕實驗室的特點是：負載大、人員多、進出頻繁、工作時間長、空氣中粉塵多、溫濕度要求高，對氣流組織均勻性、穩定性有很高要求。根據以上特點，實驗室驗收項目中測試室內溫濕度的控制精度、均勻性、穩定性是重點，并需測試新風量、照度、噪聲、風速。



檢測方法

（一）       選擇測試點

    若實驗室面積≤50 m2，應在不同位置至少測試5個點，實際測試時選擇5個；若實驗室面積>50m²，應測試5個以上的點，選擇7個。各個測試點應布置在3個高度上，分別為(1.8±0.1)m、(1.5±0.1)m、(1.2±0.1)m；而且被選的各點應呈立體對角線分布，其中心點的高度應為(1.5±0.1)m。見圖1。

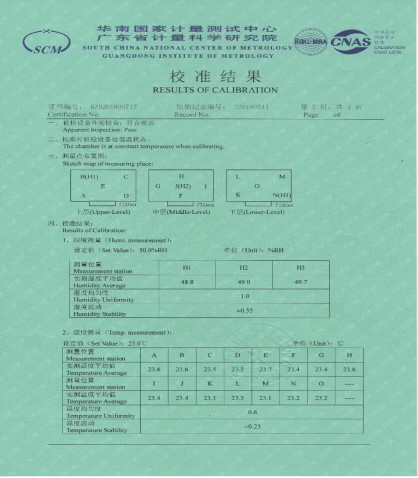

圖1溫恒濕實驗室面積小于50m²測點布置示意圖及校準機構報告

（二）       測試時間

我們認為連續測試24h是非常必要的。因?yàn)榧徔椘犯呔群銣睾銤駥?shí)驗室面積相對比較大，調溫調濕設備要求精度高。24h連續測試可以充分考驗調溫調濕設備較長時間的控制精度和設備穩定性，檢驗當室外環境溫濕度產生較大變化時對控制精度的影響。另外，紡織品高精度恒溫恒濕實驗室的溫濕度波動周期可能較長，短時間測量(例如l800s)很可能反映不出實驗室內的溫濕度周期變化情況。

（三）       溫濕度數據處理

紡織品高精度恒溫恒濕實驗室溫度和相對濕度的精確度、穩定性和均勻性應符合表l的規定。

(1)以每個點600 s溫度和相對濕度的平均值作為一個測試結果，600s均值與標準值的最大偏差表示該實驗，以24 h內各點所有室的精確度。

(2)以24 h內各1800s內3個600S均值問極差的最大值表示該實驗室的1 800s內穩定性，以實驗室中各個測點1800s均值間的級極差表示該實驗室24h內的穩定性。

(3)以各點同一時間600s均值間極差的最大值表示室內空間溫濕度的均勻(4)如果自動記錄式濕度計的全部測試數據均符合溫度(20±1.0)℃，相對

濕度65％±2％，則可認為該紡織品高精度恒溫恒濕實驗室滿足要求，不必再分別考核其精確度、穩定性和均勻性。

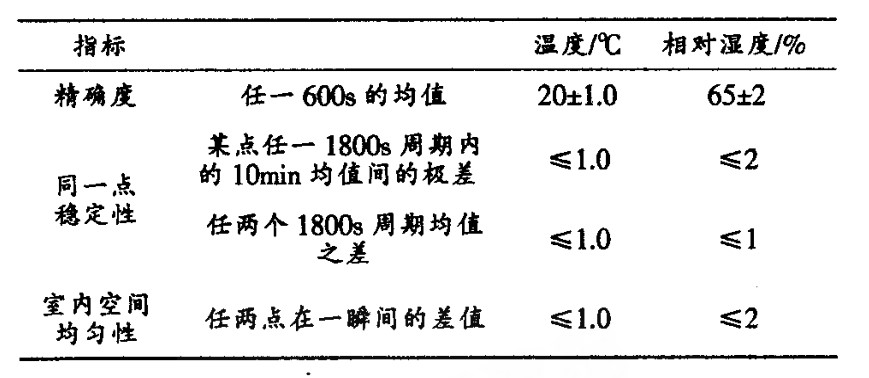

表1恒溫恒濕實驗室溫度、根對濕度要求

（四）       新風量檢測及評定

實驗室新風量依據新風管道中風速測得。對于矩形風管，是將測定截面分割成若干個相等的小截面，每個盡可能接近正方形，邊長不應大于200mm，測點應位于小截面中心，但整個截面的測點不宜小于3個，見圖2。對于圓形風管，應根據管徑大小，將截面劃分成若干個面積相同的同心圓環，每個圓環測4個點，根據管徑確定圓環數量，不宜少于3個，見圖3。記錄風速值并計算總的平均風速，風速與截面的乘積為風量，室內工作人員人均新鮮空氣補充量應不低于300m³／h。

（五）       噪聲檢測及評定

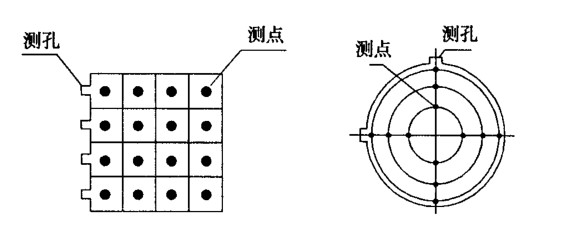

圖2矩形風管和圓形風管測點示意圖

根據相關標準，測噪聲儀器應采用帶倍頻程分析的聲級計；測點布置應按實驗室面積均分，每50 m²設一點，測量點位于其中心，距地高度1.1m～1.5m。當全部空調設備開啟時，室內噪音應不大于55dB。

（六）       照度檢測及評定

測量平面距地面0.85m，按間距1m～2m。測點距墻1m。記錄照度值并計算總的平均照度，應不小于400lx。

（七）       房間風速檢測及評定

在位于實驗室室內高度一半的水平面上，均勻地選9個測點，在實驗室穩定工作狀態下，分別測出9個點的實際風速，記錄并求9個點平均風速V作

為工作區域內的空氣流速。工作區域內的空氣流速應不高于0.3m/s。
